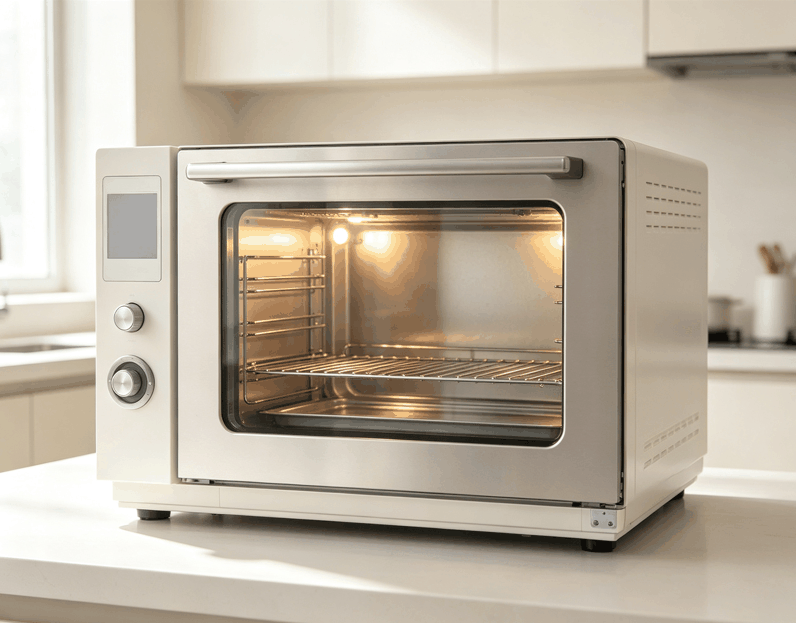

深圳明徽智能科技恒温干燥箱控制方案
恒温干燥箱控制板定制开发
面向电热恒温干燥箱、工业烘箱与实验室恒温设备的工业级温控方案，采用 PID 自整定算法与 PT100 三线制测温实现 ±0.5℃ 控温精度，支持 30 段升温/保温/降温程序曲线、SSR 固态继电器调功、独立超温保护与 Modbus/WiFi 远程监控，提供专业的恒温干燥箱控制板定制开发服务。
核心功能
- PID 自整定控温：一键自整定获取最佳 PID 参数，控温范围 室温+5~300℃，稳态精度 ±0.5℃，超调 <2℃
- PT100 三线制测温：铂电阻三线制消除引线误差，测温精度 ±0.1℃，断线/短路自动诊断报警
- 30 段程序曲线：升温-保温-降温多段 ramp-soak 编程，每段独立设定目标温度、速率与时长，支持断电续跑
- SSR 调功与循环风机：固态继电器/可控硅移相调功，循环风机独立控制保证箱内温度均匀性 ≤±1℃
- 独立超温保护：电子超温 + 机械温控器双路独立保护，超限切断主加热回路并声光报警
- 联网与数据记录：RS485 Modbus-RTU / 以太网 / WiFi 远程监控，运行曲线实时上传，U 盘导出 CSV 报表
技术参数
| 主控芯片 | 工业级 32 位 MCU（宽温 -20~70℃），可选 7 寸触控 HMI 一体机方案 |
|---|---|
| 测温方案 | PT100 三线制铂电阻，24 位 ADC 采样，测温精度 ±0.1℃ |
| 控温性能 | PID 自整定，控温范围 室温+5~300℃，稳态精度 ±0.5℃，均匀性 ≤±1℃ |
| 功率驱动 | SSR 固态继电器 / 可控硅移相调功，加热功率 1~12kW 可配，风机独立驱动 |
| 通信接口 | RS485 Modbus-RTU、以太网 TCP、WiFi 远程监控，USB 数据导出 |
| 程序与记录 | 30 段程序曲线，30 天数据存储，断电续跑与掉电保护 |
适用场景与延伸方向
电热恒温干燥箱、工业烘箱、真空干燥箱、实验室恒温箱、老化测试箱；同类工业 PID 温控与程序曲线技术可延伸至恒温恒湿箱、马弗炉、热风循环烘箱等工业控制板定制开发。
常见问题
Q：恒温干燥箱控温精度能做到多少？
A：采用PID自整定算法+PT100三线制测温，控温范围室温+5~300℃，稳态精度±0.5℃，超调<2℃，箱内温度均匀性≤±1℃，满足实验室与工业级要求。
Q：支持多少段程序曲线？
A：支持30段升温-保温-降温ramp-soak编程，每段独立设定目标温度、升降温速率与保温时长，支持断电续跑，可满足复杂工艺曲线需求。
Q：测温用什么传感器？精度如何？
A：采用PT100铂电阻三线制测温，消除引线电阻误差，测温精度±0.1℃，支持断线/短路自动诊断报警，也可根据需求选用J/K型热电偶。
Q：支持远程监控和数据记录吗？
A：支持RS485 Modbus RTU与WiFi远程监控，本地存储30天温度数据，支持U盘导出CSV格式，可对接MES或SCADA系统。
Q：有哪些安全保护机制？
A：内置电子超温保护+机械温控器双路独立保护，超限切断主加热回路并声光报警；支持SSR固态继电器调功与循环风机独立控制，确保设备安全运行。
Q：开发周期多久？支持定制吗？
A：标准工业温控方案已有成熟固件，改板定制约3~4周出样机。支持温度范围、程序段数、通讯接口、显示界面定制，可提供从原理图到量产的一站式服务。
方案优势
- 工业级控温精度：PID自整定+PT100三线制测温，室温+5~300℃，稳态精度±0.5℃
- 30段程序曲线：升温-保温-降温多段ramp-soak编程，每段独立设定温度、速率与时长
- SSR调功与循环风机：固态继电器/可控硅移相调功，循环风机独立控制，温度均匀性≤±1℃
- 独立超温保护：电子超温+机械温控器双路独立保护，超限切断主加热回路并声光报警
- 联网与数据记录：RS485 Modbus与WiFi远程监控，30天数据存储，U盘导出CSV
需要恒温干燥箱控制板定制开发？工程师一对一对接需求， 24 小时内提供方案评估与报价，支持打样到量产。
